やっとネットワーク決まったか？！

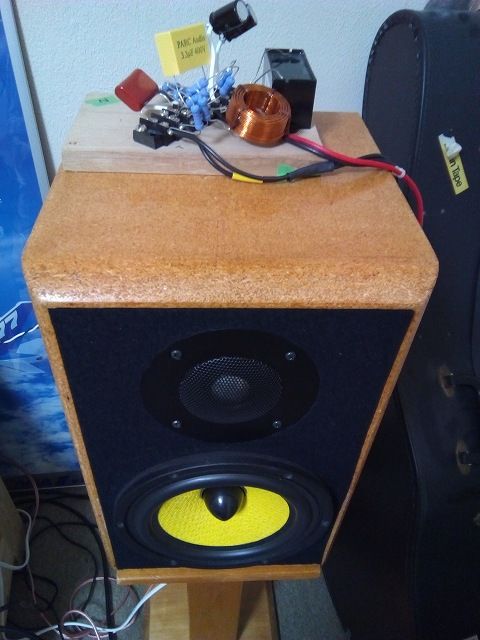

ウーファ（ＷＦ）を磁石マウント化した、ケプラースピーカー
やっと決まってきました！
バフレフダクトは５０φ１５０ｍｍから９５ｍｍへ
磁石マウント化したことで、低域の量感が無くなり、寂しくなったので
ダクトを短くすることで
共振周波数を４７Ｈｚから５７Ｈｚ（計算値）に上げて、低域の量感を確保
もともと、超低域まで狙っているＷＦではないのでこれでＯＫ！

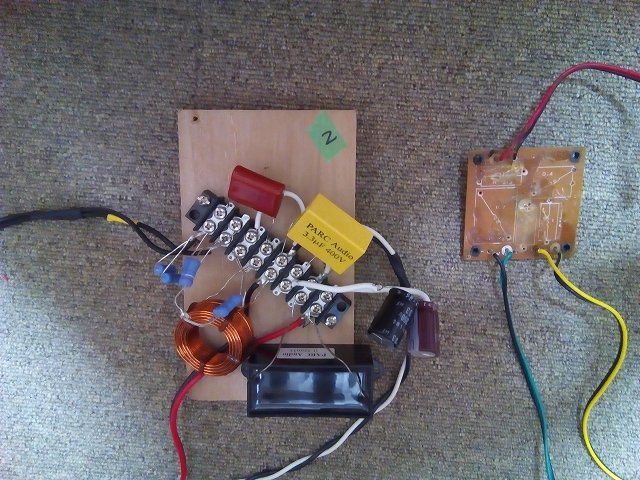

ネットワーク（ＮＷ）は

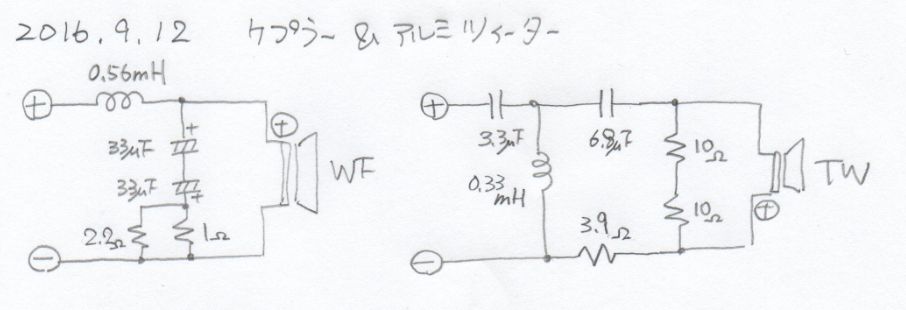

最終的にはこんな感じになりました
あ
自分にしては珍しく本格的ＮＷ！！！
ＷＦは－１２ｄＢローパス、ツィーター（ＴＷ）は－１８ｄＢカットのクロス４．５ｋＨｚ位でしょうか？
決め手はＷＦの二次側の電解コンデンサー
なんと真空管アンプの電源用にとってあった ３３μＦ３５０ｖの電解コンデンサーを
背中合わせに繋いで、１６．５μＦのバイボーラーコンデンサーにしたところ！
これにしたとたん、中域のじゃじゃ馬がコントロールできました (*^。^*)
で、最後の中高域の調整がその下の２．２Ωと１Ωの抵抗なんですが
合成抵抗値が０．５Ωだとシックに、２．２Ωだとにぎやかになるので
落としどころを探していたんですが
ここで問題！！！
最近の音出しリファレンスとして使っていた、

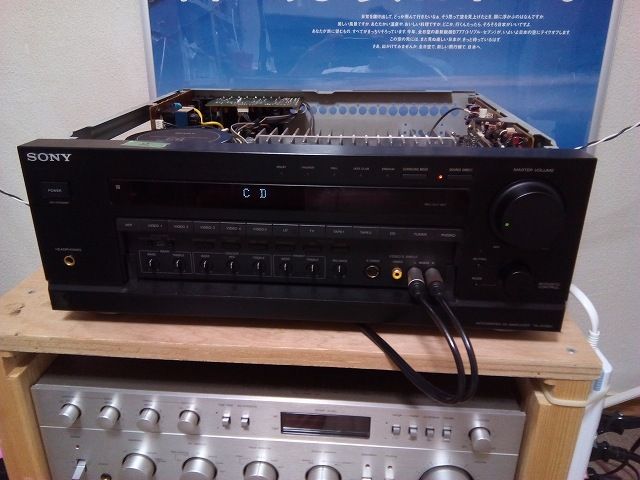

ＳＯＮＹのＡＶアンプ改
こやつ、左右のセパレーションもいいし、低域の量感や制動もバッチリ、高域も伸びてるしで
結構いい感じで鳴るのでお気に入りなんです
が、ある程度決まったところで

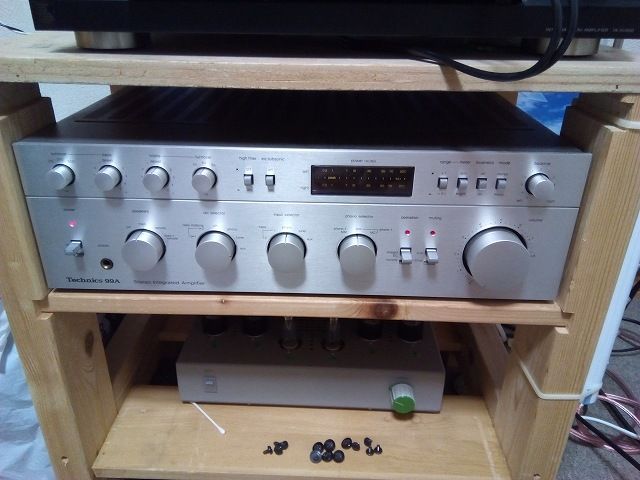

メインのテクニクス ＳＵ８０９９で鳴らすと
久しぶりに聴くＳＵ８０９９！！！
やっぱりすげ～
上記の、セパレーション、低域の量感や制動力、高域の伸び、は同じなんですが
女性ヴォーカルやヴァイオリンなどの艶の部分（いわゆる倍音という奴なんですかね？）
ここが美し過ぎる～
素晴らしい！
こうなると、このＷＦの二次側のコンデンサーの抵抗をどこで決めるか
またまた悩みが増えそうですが
とりあえず、上記の定数がいいところかな？？？
（最終的に２．２Ω２個パラで１．１Ωにします！）
>中域のじゃじゃ馬がコントロールできました (*^。^*)
な～る程、このようにやるんですね。
メモ・メモ_〆(´д｀●)
ひでじさん、失礼ながら尊敬の念しきりでございます。
私はLCネットワーク時代、こういう補正に仕方がわからず、もう啼くに泣けない苦労をしました。
LCタイプはセオリー通りにはいきませんね。
とうとうgive upしてマルチに走りましたよ（笑）
凄いですね。聴いてみたいです。
こういう記事を読むと、デジチャンでのマルチに逃げなきゃ良かったかな。と後悔しちゃいますね。
凄い手の込んだﾈｯﾄﾜｰｸですね。
時間を掛けた調整の過程が感じられます。
オフ会で聴けるのを楽しみにしています。
アンプは不思議ですよね。アンプ以外の質が上がるとアンプの素晴らしさが出てくるということがあります^ ^
音もブレずに飛びまくるんでしょ～～かｗ
追い込んでますね～～～
手のかけ方が凄いですね。
私は久しぶりに2WAYのネットワークをいじりましたがいい加減なものです。とても音を追い込むまで出来ません。
おはようございます！
自分も、2wayのネットワークは、いまだ苦労しますが、まさかウーファの二次フィルターに16.5μFものコンデンサーが必要とは…
計算値とはかなり違いますね
おはようございます！
古今のインターネット広がりのおかげで
あちこちから情報が得られるようになった、恩位ですね！
ありがたいです
オフ会でのお披露目楽しみにしております。
こんばんは！
チャンデバは魅力的ですよ！
特に、ホーンドライバーにはデジタルチャンデバでしょう！
自分は老後にとっておこうかと
(#^.^#)
こんばんは！
今回はネットワークがあっさり決まりました。
たぶん、
スピーカーを磁石マウントしたおかげで
変な付帯音が無くなって
決めやすくなったみたいです
こんばんは！
そうですね、このスピーカー
アンプの差を感じやすいかもしれません。
でも
８０９９ちょっと反則？
な位いい音でした！
こんばんは！
はい！
性格なんでしょうか？？？
その癖、アンプなんかはそれほどこだわらないんですけど
スピーカーのセッティングは
がんばっちゃいうんですね～
こんばんは！
なんだかんだでこのスピーカーで２年近く
遊ばせてもらっちゃいました。
遊んだといっても、ほとんどは思った、狙った音が出ず
悶々とした日々の方がはるかに多かったですが
こんばんは！
いよいよ土曜日ですね
新しい会場もドンな音になるんだか
楽しみですね
